產品規格

概要

一、產品名稱：電磁振動試驗臺

二、產品型號：HC-972

三、設備用途及應用說明：

電磁振動試驗機完全依據電池類相關檢測標準設計，模擬電池在一定的振動測試條件下進行測試，將電池或電池組固定在振動臺上，按規定的頻率，加速度，位移模式沿電池樣品互相垂直的3個方向進行振動，被測電池應不泄漏，不泄氣、不破裂，不起火和不爆炸。

振動試驗的應用范圍極為廣泛，故而本機亦適用于電路板、電池、飛機，艦船、火箭、導彈、汽車和家用電器等工業產品的振動測試。

四、滿足標準：

GB/T31241-2014《便攜式電子產品用鋰離子電池和電池組安全要求》

GB/T18287-2013《蜂窩電話用鋰離子電池總規范》外部短路要求

GB/T8897.4-2008《原電池第4部分鋰電池的安全要求》

YD/T2344.1-2011《通信用磷酸鐵鋰電池組第1部分：集成式電池》

GB/T21966-2008《鋰原電池和蓄電池在運輸中的安全要求》

MT/T1051-2007《礦燈用鋰離子蓄電池》

YD1268-2003《移動通信手持機鋰電池及充電器的安全要求和試驗方法》

GB/T19521.11-2005《鋰電池組危險貨物危險特性檢驗安全規范》

YDB032-2009《通信用后備式鋰離子電池組》

UL1642:2012《鋰電池標準》

UL2054:2012《家用和商用蓄電池組》

UN38.3(2012)《關于危險貨物運輸的建議書-試驗和標準手冊》第三部分

IEC62133-2012《含堿性或非酸性電解液的蓄電池及蓄電池組的安全要求》

IEC62281-2004《鋰原電池和蓄電池在運輸中的安全要求》

IEC60086-2007《原電池第4部分鋰電池的安全要求》

GJB150、GJB360、GJB548、GJB1217、MIL-STD-810F、MIL-STD-883E等測試規范。

五、設備結構特點：

1、振動臺體

1.1、動圈

振動臺配備鑄造和手動加工的動圈，光電氣動負載支持系統和雙軸承軸向導向。雙軸承導向是一個獨特的功能，在振動試驗過程中，有助于減少軸向的動態交叉和轉動，具有優越的耐用性。

1.2、勵磁線圈

采用雙磁路結構、漏磁低，磁場均勻

1.3、臺體表面

采用先進的磷化處理及汽車烤漆技術，具有長期防磨防銹作用。

1.4、臺體制冷：

采用低噪音風機、改進臺體進風結構，勵磁線圈采用蜂窩式風道、中磁環采用雙層分流式風道等，采用了新型的風道設計，增強冷卻效果。

2、SA數字開關功率放大器

SA系列數字式開關功率放大器是由功率模塊盒、邏輯模塊盒、功率電源模塊、激磁整流模塊等組成。關鍵器件均由美國APT公司、美國火石公司、日本三菱公司、日立公司、韓國LG公司等世界知名公司提供，質量可靠。

1、使用者可隨時檢查各個模塊及系統的工作狀態，某個功率模塊如有故障可及時手動切除。

2、具有功率因數補償裝置，整個功率放大器的功率因數達95%，使電網容量得以充分利用。

3、采用正弦倍頻脈寬調制技術，功率放大器信噪比高。

4、采用開關電源的工作原理，轉換效率高，功率模塊的轉換效率可達95%，整個功率放大器系統完全采用風冷。

5、采用電子自動均流技術，各個模塊并聯幾乎一樣，并聯均流不平衡度≤2%。

6、功率器件采用進口場效應模塊（國內其他廠家一般采用MOS單管）。保護線路減少，可靠性提高，電流容量大，單個功率模塊盒輸出最大為25kVA。

3、伺服保護系統

保護功能齊全，　整個功率放大器具有電網過壓、電網欠壓、電網缺相、邏輯故障、功率模塊直通、功率模塊溫度、輸出過流、輸出過壓、驅動電源、臺體位移、臺體溫度、外部連鎖等保護電路，任一故障發生時，關閉輸出，同時聲光報警。

4．數字振動控制器介紹

振動控制器采用先進的分布式結構體系，閉環控制由DSP處理器實現，PC機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確?？刂频姆€定性和高精度。硬件采用主頻高達300MHz的32位浮點DSP處理器、24位分辨率的ADC/DAC，配合高精度浮點數字濾波和硬件電路的低噪聲設計技術，控制器隨機控制動態范圍大于90dB，信噪比大于100dB。

4.1、振動控制器特點：

4.1.1、高性能與可靠性

閉環控制由DSP處理器實現，PC機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確?？刂频目煽啃院透呔?。所有輸入通道都有24位分辨率的ADC、低噪聲硬件設計、以及內置模擬和數字抗混疊濾波器，有效地保證了分析的高精度。

4.1.2、操作簡捷

基于Windows的應用軟件操作方便、輔助功能豐富。系統功能強大的自動向導和測試報告自動生成功能使重復又枯燥的測試任務變得簡單。測試參數設置豐富嚴謹，同時USB2.0接口使它與計算機的連接更加緊密和諧。

4.1.3、強大的功能與靈活性

振動控制器一個功能強大的振動控制平臺，可以完成多項復雜任務。在同一硬件平臺上，配置不同的應用軟件，能完成多種分析任務，以滿足您的不同測試分析需要。控制器采用模塊化設計，能根據不同的用戶需要配置相應的硬件和軟件，滿足用戶的不同需求。

4.1.4.試驗安全性

控制器可提供小量級信號控制，以獲得系統振動控制的預覽；該方法可幫助測試工程師預先確定噪聲等級，并粗略地了解系統的傳遞函數等特性。還有多項安全性檢查與互鎖設置，最大程度保證了測試人員、測試物體以及振動臺設備的安全性。若系統出現異常，可立即按下系統內置的終止鍵結束測試

4.1.5.測試報告生成

支持一鍵快速生成word格式或PDF格式測試報告功能，您只需點擊報告生成按鈕就可以得到當前的試驗結果。從基本的試驗控制功能描述到具體的試驗設置參數，從控制目標譜曲線到試驗時域和頻域曲線，一應俱全。方便您按不同的測試報告規范進行修改制作，可直接打印和打印預覽，并可執行在線發送。

4.2數字振動控制器功能說明：

隨機控制(Random)

根據用戶自定義的功率譜圖（由目標譜編輯器制定），隨機控制采用傳遞函數均衡方法，連續輸出高斯隨機信號，快速執行實時精確的多通道閉環控制，內置的自適應控制算法可對系統的非線性、共振頻率以及載荷

頻率范圍：0~4800Hz，可擴展到18750Hz變化做出迅速反應。

分辨率：100，200，400，800，1600，3200譜線

控制功態范圍：>90dB90dB

控制策略：單通道控制、加權平均、最大值、最小值

正弦控制(Sine)

Sine提供模擬質量的正弦和正弦掃頻信號，并對正弦波形幅值進行控制?？稍O置駐留量級、駐留頻率，并通過設置時間或正弦信號周期數來確定駐留持續時間。

頻率范圍：1Hz~5000Hz，可擴展至10000Hz

閉環時間：5ms

諧波失真度：＜-100dB

掃頻模式：線性掃頻0~6000Hz/min

對數掃頻：0~100Oct/min

掃頻方向：向上、向下掃頻

掃頻持續時間：可設定為掃頻次數、時間

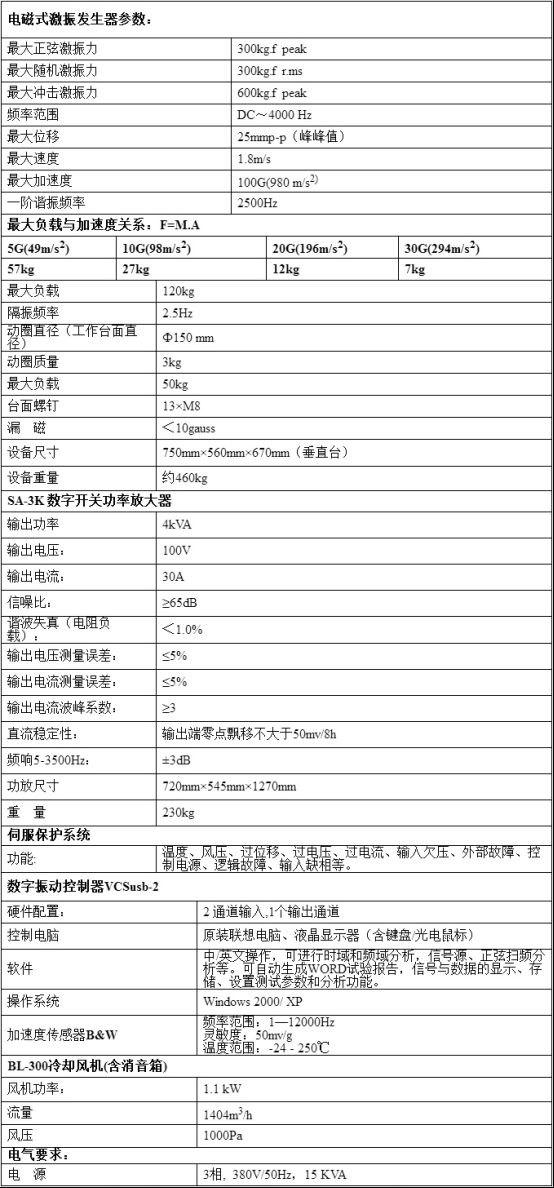

六、設備規格參數
